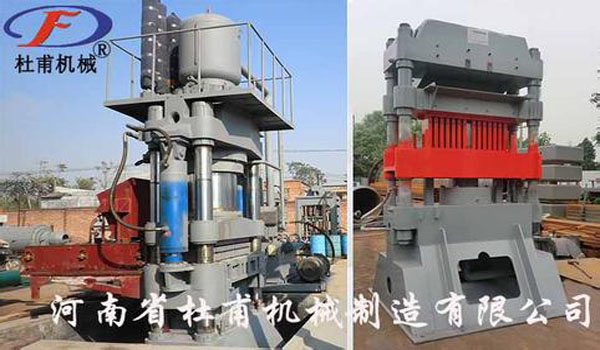

三梁四柱液壓機圖片：
杜甫機械生產的三梁四柱液壓機主要有主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起
來構成一體。主機包括機身、主油缸、頂出油缸及允液系統等。現將各部分結構和作用分述如下：
（1）機身

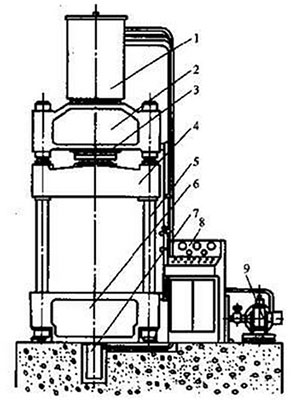

液壓機機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺
母聯成一剛性桁架，滑塊則由四根立柱導向，上下運動。通過調節四個調節螺母，可調節滑塊下平面對工
作臺臺面的不平行度及行程時的不垂直度。
在滑塊下平面及工作臺上平面上，設有T形槽，可配M24的螺栓專供安裝工模具用。
在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸
由缸口端的臺階和大螺母緊固于橫梁上。滑塊中央的大孔，是用來裝主活塞桿的，由螺栓和螺紋法蘭把滑
塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有銅導套，以便于磨損后更換，在外部均裝有壓配式的壓
注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔
凈。
在鎖緊螺母和調節螺母上，均配有緊定螺釘?shù)淖香~墊，機器調整好后，擰緊螺釘可防止螺母松動。
（2）主油缸
液壓機主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝
有一道向上，一道向下的進口Y形密封圈與缸壁密封；活塞頭的內圈與活塞桿的密封，是由兩道O形密封圈
來實現，從而使缸內形成上下兩個油腔。
在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有一道軸用Yx形密封圈，在導
向套外圓上裝有兩道O形密封圈，以保證缸口部分的密封性能。缸口端采用可拆卸式的卡環聯接，在端部
裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。
在主油缸的缸底上裝有充液閥，以螺紋聯接，并由O形密封圈密封。在缸體的上端面，裝有充液筒，用螺
栓堅固聯接，并用耐油橡膠圈密封。
（3）頂出油缸
液壓機頂出油缸的形式和作用原理與主油缸相同。缸底采用了螺紋結構，可以拆卸。在活塞頭的外圈，只布
置兩道（一上一下）方向相反的孔用Yx形密封圈。在活塞桿外伸端的端面上，設有一個螺紋孔，以供配置
頂桿用。
（4）充液系統
液壓機充液系統由充液閥和充液筒兩部分組成。
當滑塊快速下行時，由于主油缸上腔的負壓而吸開充液閥的主閥，使充液筒內的大量油液流入主缸上腔，
以使滑塊能順利的快速下行。卸壓時，控制油首先進入控制閥內，使其控制活塞克服彈簧力，推動卸荷閥
芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，達到卸壓的目的。
在充液筒上部設有長形油標，用來觀察油位。充液筒旁的溢流管，把充液筒的容積分為兩部分：下部油液
是供滑塊快速下行用的，上部容積則是容納滑塊回程時，主缸上腔排出的油液。在充液筒的側下部，裝有
一閘閥，用于定期更換油液。
充液閥是用閥座上的螺紋與油缸缸底緊固聯接的，并用O形密封圈密封。充液筒是由中部平面與主缸上端
面相聯接，并用螺栓緊固，耐油橡膠墊密封的。在筒的蓋上設有通氣孔，在充液筒內設有吊鉤。
（5）動力機構
液壓機動力機構是由油箱。高壓油泵、電動機、集成閥塊等組成。它是產生和分配工作油液，使主機能完成各項
預定動作的機構。
計算機優化結構設計，三梁四柱液壓機，簡單、經濟、實用。
液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連續管路與泄漏點。
獨立的電氣控制系統，工作可靠，動作直觀，維修方面。
采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
通過操作面板選擇，可實現定程、定壓二種成型工藝，并具有保壓延時等功能。
滑塊的工作壓力，空載快遞下行和慢速工作的行程范圍均可根據工藝需要進行調整。
三梁四柱液壓機為一般用途液壓機，又稱為萬能液壓機。主要用于金屬薄板零件的拉伸成型、翻遍、彎曲
和沖壓等工藝等，也可用于一般的壓制工藝。可根據用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。
另外用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。軸類零件的壓制工藝，型材的校準。
扣壓，軸承類零件的壓裝，也可用于板材零件的彎曲、爭辯、定型、壓印、套型、拉伸等工藝。
液壓系統
液壓系統采用變量泵供油系統，采用大流量集中控制閥塊，在泵的進油口設吸油濾器，泵的出口設高壓濾
油器，以防雜質進入液壓系統，以確保油路的正常運行。系統中有油溫、油位顯示，空氣濾清等裝置。郵
箱為鋼板焊接結構，設有清洗窗，底部備有放油和排污的螺塞。
電氣系統
機器設有獨立的電器控制箱，控制整個機器的運轉。
本機電源為380V、50HZ，控制電源為220V。
操作系統
液壓機設調整、手動和自動三種操作方式和定程、定壓兩種工藝形式。
自動工作有拉伸，一般工藝二種方式。
|
|
