鄂式破碎機

時間:2013-01-31 14:24:58 點擊次數:8925

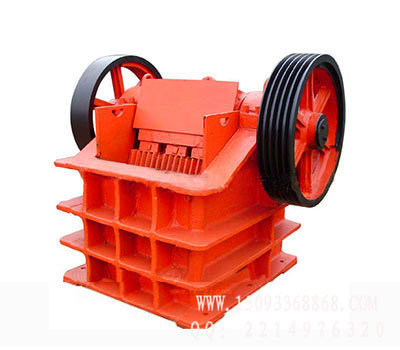

　　顎式破碎機

一、設備簡介

　　顎式破碎機俗稱鄂破，由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的抗壓強度為320Mpa。

二、在蒸壓生產線中的作用

　　鄂式破碎機主要用來對塊狀石灰進行破碎，石灰是生產加氣磚的重要原料之一。因此鄂式破碎機是蒸壓磚生產線中重要的原料處理設備。裝載車將堆放在原材料棚中的塊狀石灰送入鄂式破碎機中進行處理。

三、工作原理

　　鄂式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。該系列鄂式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎;當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。

四、技術參數

型號規格	進料口尺寸（㎜ )	最大給料粒（㎜ )	排料口調整范（㎜ )	處理能力（m/h）	電機（Kw）	重量
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11
