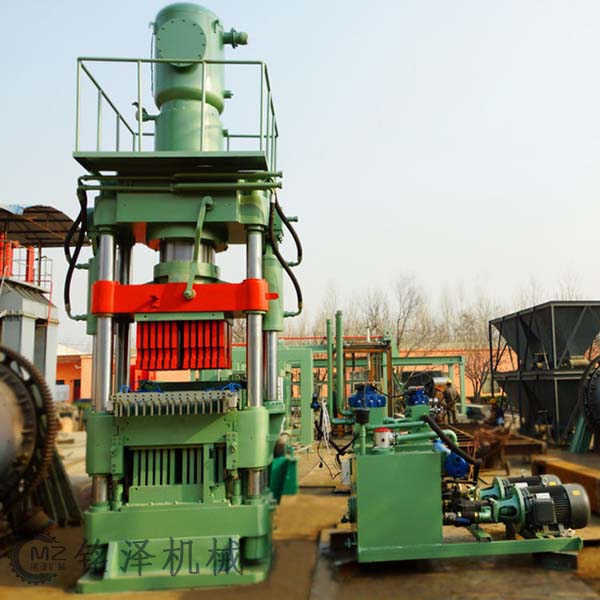

小型液壓制磚機的結構及主要功能部件介紹

　　小型液壓制磚機在結構上采用了電動機，減速器，送料系統，以及壓頭部分和曲柄滑塊壓制成型系統等結構組成，如此復雜的結構在使用中也是一大挑戰。小型液壓磚機在使用中，主要是通過電動機驅動減速器的運行，帶動設備的主軸轉動，同時通過曲柄滑塊壓制成型系統轉變運動，帶動料車的運行，以此來完成加料，推磚的工作。制磚機的各主要部分及其功用如下：

　　1、磚機床身。用以安裝壓力機的各個部件。

　　2、制磚機中的皮帶輪傳動軸：通過傳動帶將電動機的動力傳給傳動軸，一般都是減速傳動。傳動軸。其上裝有小齒輪，與裝在曲軸一端的大齒輪嚙合。

　　3、設備中的曲軸與離合器。將大齒輪的旋轉運動經曲柄連桿機構，變成滑塊的往復直線運動。再將旋轉著的大齒輪與曲軸接合或脫開，使曲軸旋轉或停止。

　　4、保險器。液壓制磚機機的超載保護裝置。沖壓過程中如果沖壓力超過公稱壓力時，該保險裝置將被破壞，達到保護壓力機的目的。

　　5、液壓制磚機中的制動器。克服離合器脫開后曲軸及滑塊的慣性運動，使它們及時停止。

　　6、連桿。是曲軸和滑塊的連接部件。調節螺桿。用來調節壓力機的閉合高度。軸瓦。用作曲軸支承。

　　7、小型制磚機滑塊控制裝置。是安裝沖模的上模，并將沖壓力傳遞到工件上的部件。控制裝置。用來操縱和控制離合器的接合或脫開。

　　8、螺柱與腳踏板。用來調整液壓制磚機的傾斜角。腳踏板。通過腳踏板內的電器開關操縱電磁鐵，帶動控制裝置，開動或停止液壓制機的單次沖（簡稱單沖）或連續沖（簡稱連沖）。
